[RTC-10] [インターフェースIC] [Arduino Uno] [通信ソフトTeraterm]

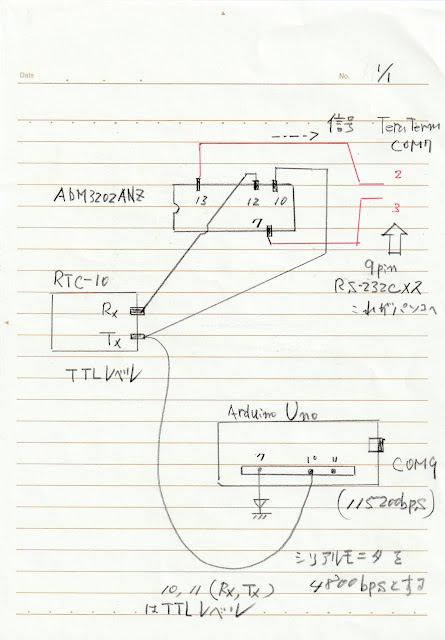

実験接続図

  [RTC-10]   　[インターフェースIC]   [Arduino Uno]　   [通信ソフトTeraterm]

パソコンにUSBケーブルを2本差すことになります。

実験接続図

Rx端子とは受信用を意味し、Tx端子とは送信用を意味します。
Txで送り出された信号は、Rx端子で受ける接続になります。

Arduino Uno の10,11番端子はRx,Tx端子として機能するようにスケッチで構築しました。

0,1番端子もRx,Tx端子ですが、ここは使用できません。理由はArduino　Unoのシリアルモニタ(Serial Monitor)として機能しているためです。

RTC-10 は初めて通電した場合は、セットアップが必要です。

すなわち、現在時刻、年月日曜日　また12時制24時制の選択などです。
上記画面は現在時刻の「時」を入力して下さいという意味です。

セットアップ後において、いくつかの命令（コマンド）を受付けその返信を返します。
ｄ（day)コマンドに対しての返信（応答）です。「230522」
西暦年の下位2桁、月を2桁、日を2桁で表します。

ほかに、どんなコマンドがあるか書きます。
t(time)コマンド、y(year)コマンド,h(hour)コマンドなどがあります。

RTC-10のTx信号をTeraTermで受信しているところです。

RTC-10 は1分毎に送信（Tx端子からデータを出します）します。

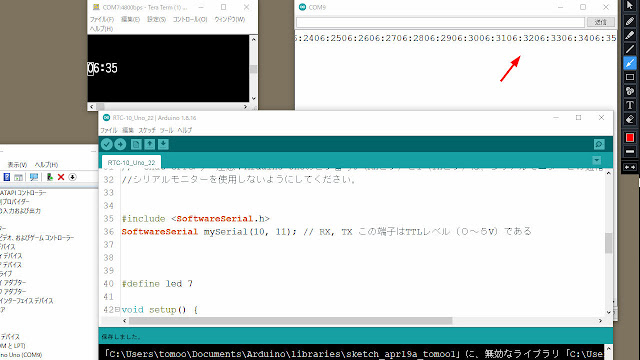

Arduino Uno のシリアルモニタ画面です。このシリアルモニタの設定での「bps」は

4800をセットします。その理由はRTC-10は4800bpsでの通信を行うからです。RTC-10は4800bps固定で変更できません。

両者の通信速度を一致させないと正しく通信できません。

暗号の羅列に見えますが、そうではありません。
「：」の前後の各2桁を見ます。Serial Monitor での最右端の表示は 06:35 です。

すなわち「6時35分」を表しています。

Serial Monitorの受信スタートは　＊「時分」のどの部分から受信するか不明です。
重要なことは、　「○□：△×」　の表示規則中「：」が重要な意味を果たしています。
　

＊C受信プログラム作成により、RTC-10の「分」の桁上げに連動し、必ずxx:xxの形式で受信できました。
RTC-10は一分毎に「xx:xx」の形式で時刻を吐き出します。

「通信速度」という言葉が出ましたが、上記画面にあります。

アラーム設定

アラーム設定を実験したときの画面です。
今日は、ここまでです。
