UnoからNanoへ移植
Arduino Uno マイコンからArduino Nano マイコンへ移しました。ハード・ソフト的にまったく問題なくそのまま移植できました。
Nanoへのプログラム書き込みは、IDEの「ツール」-->ボード でNanoを確実に指定しない場合は書き込みが行われません。
ここで使用したブレッドボードは、中タイプの長めのブレッドボードです。小形のブレッドボードの2倍の大きになります。
このブレッドボードはNanoマイコンに最適です。Nanoを半田上げまでして使いたくはありません。

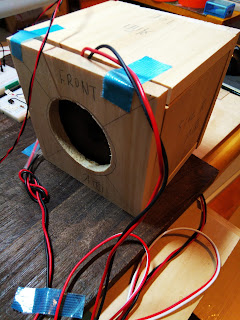

スピーカーBOX 完成
スピーカBOXも自作
箱を作ることは、簡単そうに見えて大変です。寸法をどのように入れるか？
外寸法、内寸法、使用板の厚さなど考慮しながら苦戦しました。
仮固定しました。隙間だらけです。
そこで今後は、両面から板厚の半分ずつまでの深さにドリルを回す事にします。おそらく、改善されると思います。
（＊注意）電動マルノコの作業台を所持していません。それゆえか大変作業がしずらく寸法線通りの切断とはなっていない感じです。切断作業もしずらかったです。数ミリのずれはありそうです。作業台が欲しいところです。
スピーカ・コードの穴を開ける事を忘れていました。背面が適切でしょうか。
六面の各板に防水塗料を施します。その後、細いネジで仮止めをします。
電源端子基板（電源端子ランド）
直流12V（バッテリー）からの受電を予定しています。
Arduino Uno はDC12Vを受けられます。よって、DC12とDC5Vの電圧をマイコンと他電子回路へ供給できる設計にしました。三端子レギュレータを用いました。
ヒューズも取り付けました。
ちょうネジはM4(バッテリーからの受電端子）、M3ネジ（12V出力）、M2ネジ(5V出力),M2ネジ（GNDグランド）としました。
SWーOFFで12Vおよび5Vの出力は遮断できます。
緑色のPush On SWとLEDは、SWの通過前すなわちSWのON OFFに関係なくバッテリー接続時の受電確認ランプです。
（*注意）12V出力端子に5Vラグを接続しないこと。この逆は電圧耐圧的には問題はありません。要するにArduino Unoｄだけに12Vを供給。
電源端子の島を製作したことにより配線がスッキリしました。また、小ねじとラグを使用したことで取り外し変更に柔軟に対応できるようになりました。
端子の島（ランド）をつくる
配線をすっきりあるいはしやすくするアイデアです。
小ねじ M2x15 、ナット、座金、ばね座金,卵型ラグ
卵型ラグへの単線の接続に圧着工具（ニチフ NH69 適用端子サイズ 0.3,0.5,0.75,1.25,2)を使用しました。
ラグの径の制限よりM2の小ねじの選定となりました。
左下から時計回りに電子音回路 -> OneShoot#1-> OneShoot#3 -> flash 回路順になります。ナンバー(#1) そしてナンバー（#3) と番号が奇数となりましたが深い意味はありません。
「フラッシュ回路」（flash、flasher）では、その基板上にLEDを接続して基板点検も行えるようにしました。ただし、実践時はこの点検用のLEDは外して運用するようにします。
＊（半田上げの）回路の対候性
